- Общая площадь: 331,61 м2
Мансардный дом M009 — 331,61 м²
- Этажей: 2
- Гараж: на 2 машины
- Крыша: многоскатная
- Терраса: есть
Описание
- Полезная площадь: 157,22 м²
- Чистая площадь: 331,61 м²
- Площадь гаража: 33,14 м²
- Рабочий объем: 670,71 м3
- Угол крыши: 35°
- Высота здания: 7,9 м
- Минимальная ширина: 22,7 м
- Минимальная длина участка: 23,5 м

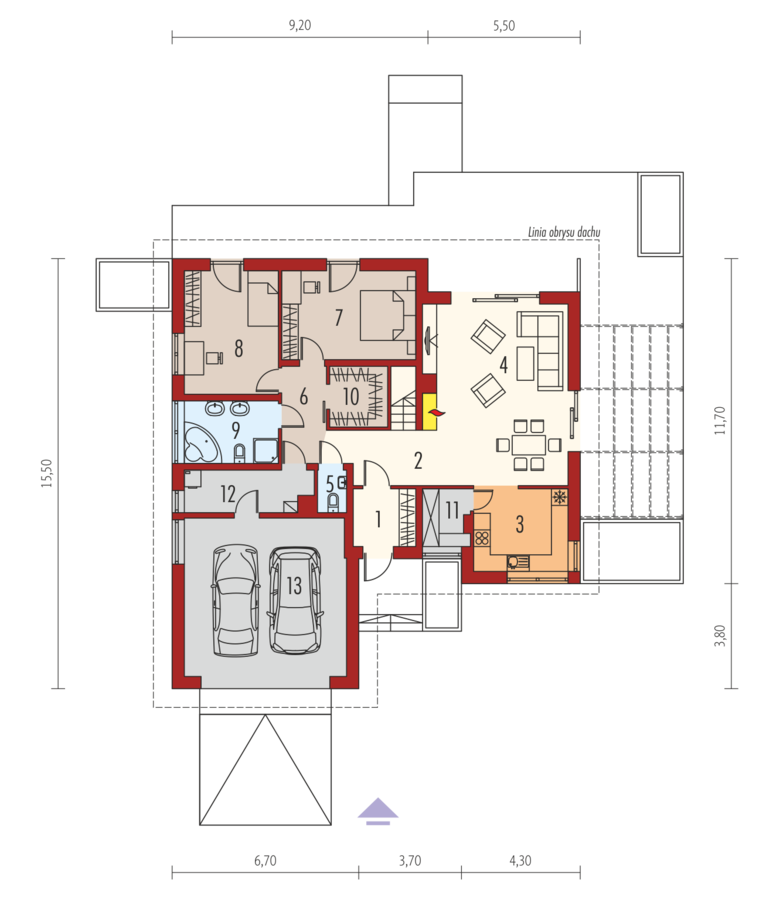

План первого этажа
- Прихожая: 4,61 м²
- Холл: 9,44 м²
- Кухня: 10,24 м²
- Госиинная, столовая: 32,45 м²
- Туалет: 1,55 м²
- Коридор: 5,56 м²
- Cпальня: 14,98 м²
- Cпальня: 15,36 м²
- Ванная комната: 7,58 м²
- Гардеробная: 4,5 м²
- Хоз.помещение: 3,35 м²
- Котельная: 6,7 м²
- Гараж: 33,14 м²

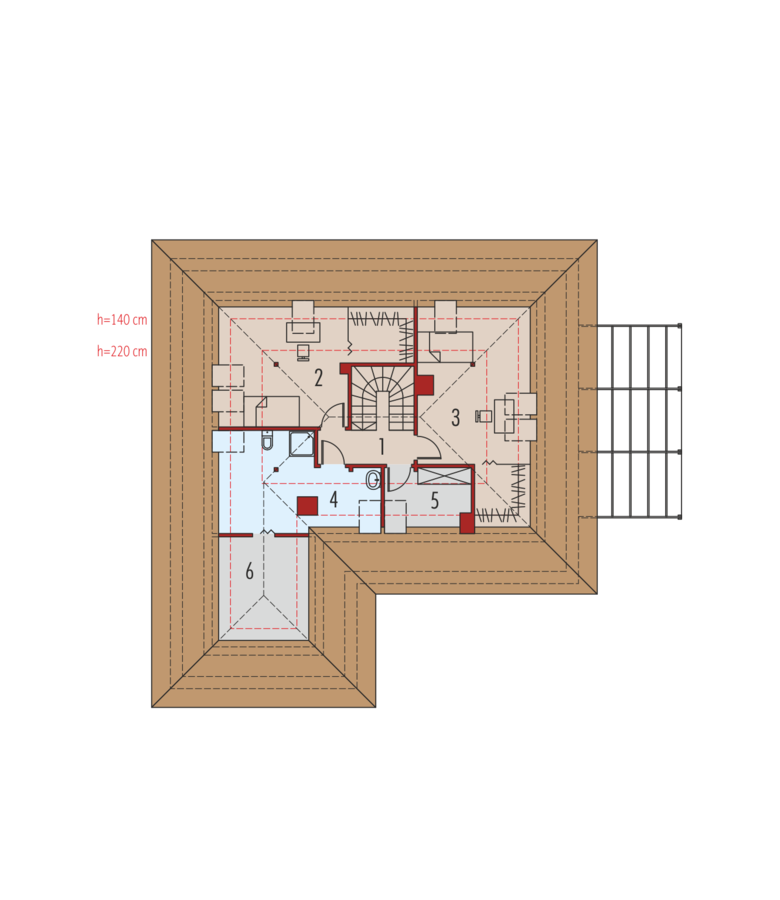

План второго этажа
- Коридор: 4,17 м²
- Спальня: 14,67 м²
- Спальня: 15,82 м²
- Пом.Экономические: 3,5 м²
- Чердак: 3,95 м²
- Ванная комната: 9,44 м²

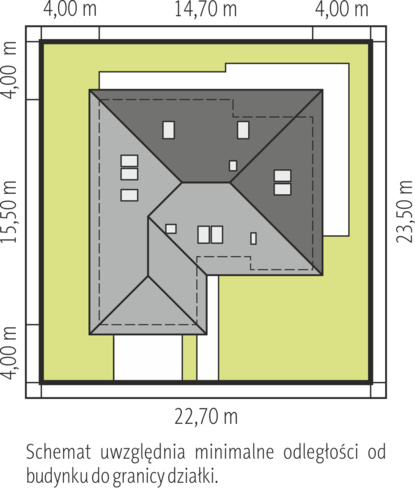

План участка

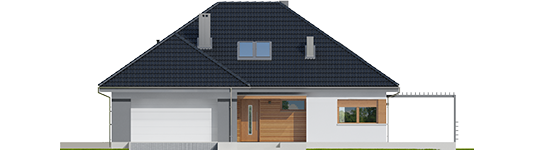

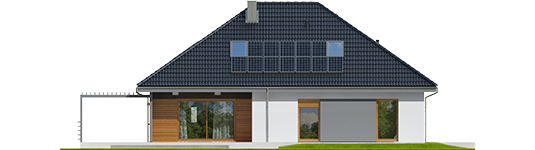

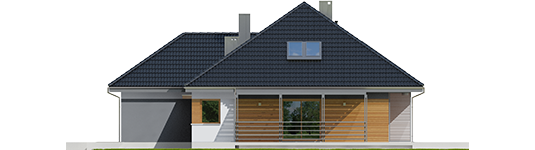

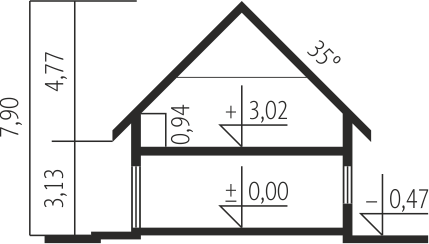

План высот
Варианты комплектации
- Комплект готовых к сборке элементов каркаса и стропильной системы с полным набором крепежей
- Каркас из пиломатериала, строганного камерной сушки 50×100 мм (серия 100), 50×150 мм (серия 150)
- Стропильная система из пиломатериала, строганного камерной сушки (сечение по несущей способности)
- Сплошной черновой настил межэтажного перекрытия (мансардные и двухэтажные дома) из доски камерной сушки 25×150 мм
- Антисептическая обработка всех элементов каркаса и стропильной системы
- Элементы жёсткости
- Метизы (крепёж)
- Подробная инструкция и прилагаемые к ней сборочные планы и схемы
- Паспорт товара со спецификацией
- Эскизный проект, сборочный проект
- План-инструкция по монтажу
- Три выезда специалиста консультанта при самостоятельной сборке
- Каркас деревянный c антисептической обработкой, канадская технология (возможно исполнение в W.I.T)
- Каркас из пиломатериала 50×100 мм (серия 100), 50×150 мм (серия 150)
- Стропильная система (сечение по несущей способности)
- Сплошной черновой настил межэтажного перекрытия (мансардные и двухэтажные дома) из доски камерной сушки 25×150 мм
- Антисептическая обработка всех элементов каркаса и стропильной системы
- Устройство кровли, покрытие- металлочерепица
- Устройство гидро-ветрозащитной мембраны Strotex Basic
- Покрытие кровли – металлочерепица 0,5 мм NormanMP (гарантия завода изготовителя от 10 лет)
- Коньковые, карнизные, торцевые планки.
- Обшивка фасадов OSB (10 мм) с устройством гидро-ветрозащитной мембраны.)
- Устройство гидро-ветрозащитной мембраны Strotex Basic
- Контррейка
- OSB-3 плита 10 мм
- Эскизный проект.
- Включены стоимости всех материалов, доставок и монтажа.
- Каркас деревянный с антисептической обработкой, канадская технология (за основу может быть взят каркас W.I.T)
- Каркас из пиломатериала 50×100 мм (серия 100), 50×150 мм (серия 150)
- Стропильная система (сечение по несущей способности)
- Сплошной черновой настил межэтажного перекрытия (мансардные и двухэтажные дома) из доски 25×150 мм
- Антисептическая обработка всех элементов каркаса и стропильной системы
- Устройство кровли, покрытие- металлочерепица
- Устройство гидро-ветрозащитной мембраны Strotex Basic
- Покрытие кровли – металлочерепица 0,5 мм NormanMP (гарантия завода изготовителя от 10 лет)
- Коньковые, карнизные, торцевые планки.
- Обшивка фасадов ОСБ (10мм) с устройством гидро-ветрозащитной мембраны.
- Устройство гидро-ветрозащитной мембраны Strotex Basic
- Контррейка
- OSB-3 плита 10 мм
- Установка оконных блоков, входной двери
- Оконные блоки (пластик), цвет – белый
- Установка отливов подоконных (цвет по согласованию с Заказчиком)
- Входные двери (металлические)
- Устройство фасадов имитацией бруса (или искусственный камень)
- Имитация бруса или отделка плиткой «Армхаус»
- Устройство откосов наружных
- Покраска фасадов (цвет по согласованию с Заказчиком)
- Установка водосточной системы, подшивка свесов кровли
- Водосточная система Дёке (пластик)
- Подшивка софитами Дёке (пластик)
- Утепление конструкций с устройством пароизоляционной мембраны
- Утепление наружных стен 150 мм
- Утепление перекрытия (либо мансардных скатов) 200 мм
- Шумоизоляция 100 мм (межкомнатные перегородки, межэтажное перекрытие)
- Эскизный проект.
- Включены стоимости всех материалов, доставок и монтажа.
- Деревянный каркас с антисептической обработкой, канадская технология (за основу может быть взят каркас W.I.T)
- Каркас из пиломатериала 50×100 мм (серия 100), 50×150 мм (серия 150)
- Стропильная система (сечение по несущей способности)
- Сплошной черновой настил межэтажного перекрытия (мансардные и двухэтажные дома) из доски 25×150 мм
- Обработка антисептиком всех элементов каркаса и стропильной системы
- Устройство кровли, покрытие — металлочерепица
- Устройство гидро-ветрозащитной мембраны Strotex Basic
- Покрытие кровли – металлочерепица 0,5 мм NormanMP (гарантия завода изготовителя от 10 лет)
- Коньковые, карнизные, торцевые планки
- Обшивка фасадов OSB (10 мм) с устройством гидро-ветрозащитной мембраны.
- Устройство гидро-ветрозащитной мембраны Strotex Basic
- Контррейка
- OSB-3 плита 10 мм
- Установка оконных блоков, входной двери
- Оконные блоки (пластик), цвет – белый
- Установка отливов подоконных (цвет по согласованию с Заказчиком)
- Входные двери (металлические)
- Устройство фасадов имитацией бруса (или искусственный камень)
- Имитация бруса или отделка плиткой «Армхаус»
- Устройство откосов наружных
- Покраска фасадов (цвет по согласованию с Заказчиком)
- Утепление конструкций с устройством пароизоляционной мембраны
- Утепление наружных стен 150 мм
- Утепление перекрытия (либо мансардных скатов) 200 мм
- Шумоизоляция 100 мм (межкомнатные перегородки, межэтажное перекрытие)
- Установка водосточной системы, подшивка свесов кровли
- Водосточная система (пластик)
- Подшивка софитами (пластик)
- Внутренняя отделка помещений деревом или ГКЛ
- Отделка внутренних помещений имитацией бруса (либо замена на обшивку ГКЛ 2 слоя)
- Подшивка потолков вагонкой (либо замена на обшивку ГКЛ)
- Устройство откосов внутренних (деревом или ГКЛ)
- Устройство полов
- Устройство покрытия пола из половой доски 21 мм (может быть заменено на другие виды отделки, или скомбинировано по помещениям).
- Устройство инженерных сетей
- Установка распределительного щитка с разбивкой по группам
- Монтаж электропроводки (используется медный провод в негорючей изоляции с дополнительной защитой гофрированным рукавом)
- Устройство сетей внутренней канализации
- Устройство свайно-ростверкового бетонного фундамента
- Геодезические работы
- Снятие растительного грунта
- Устройство песчаной подушки
- Устройство бетонных свай Ф200 мм (заглубление 1200-1500 мм)
- Устройство бетонного армированного ростверка 250×500 мм
- Установка гильз ввода (электричество, водопровод)
- Обратная засыпка фундамента песчано-гравийной смесью
- Устройство черновой стяжки бетонной (бетон С16/20) 50 мм
- Эскизный проект
- Включены стоимости всех материалов, доставок и монтажа.
